绿油消泡机
绿油消泡机

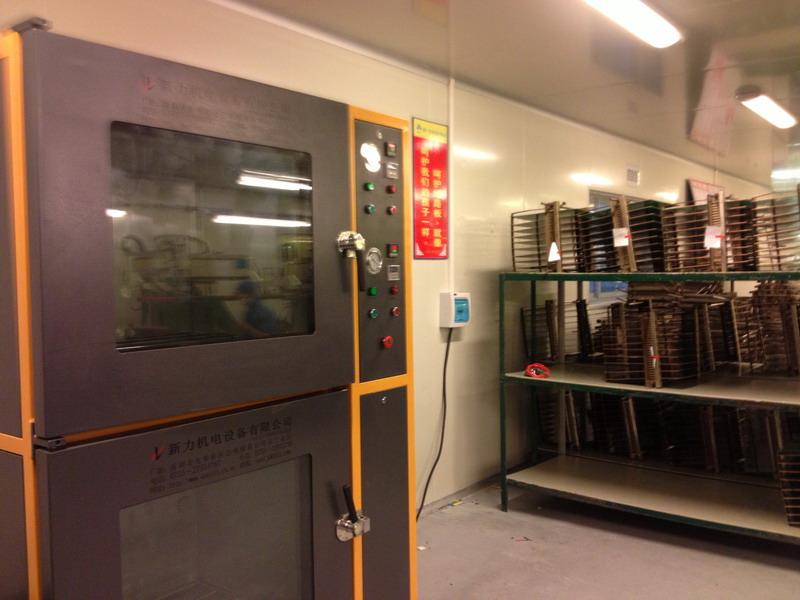

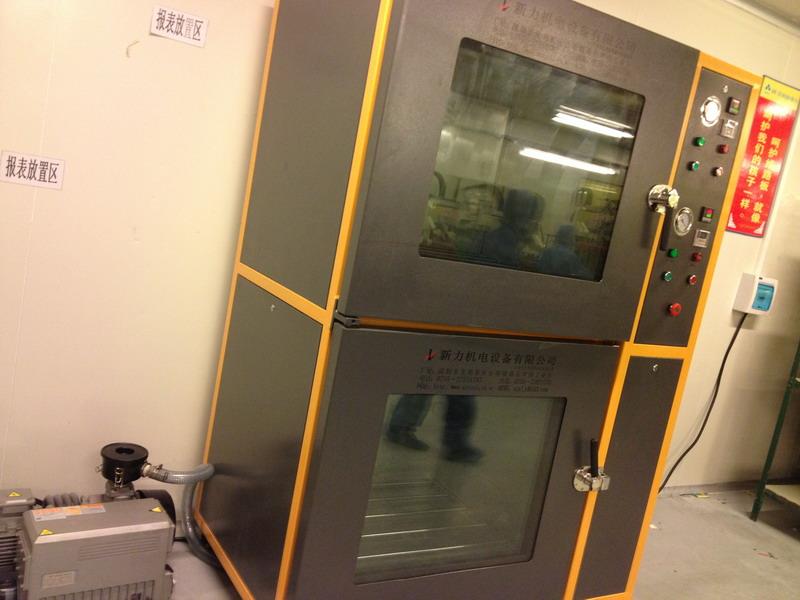

厚铜PCB板高速消泡设备简介
 设备名称:PCB阻焊真空机
 用    途:是厚铜PCB板阻焊油墨高速消泡设备
 原    理:原有的静置消泡工艺  改为  真空消泡工艺
 优    点:高品质、高效、节能、环保
 专 利 号:201320113992.X
 工艺对比:

  对比点

原始静置消泡工艺

现有真空消泡工艺

结论

工艺时间

30~250min之间

3~10min之间

高效

二次污染

长时间静置可能会受到室内环境二次污染

丝印后真空隔离式消泡处理,直接进入烤房,减速二次污染

高品质



粘合度高

常压静置消泡是由气泡自然爆破,只能靠油墨自身粘度贴合

真空强制消泡后,再由压差将气泡位置油墨挤压到气泡位置使其拥有更换的粘合能力



高品质



表面平整度

微小气泡不一定能全部消除,会有部分拱起或者高温时爆破导致表面平整度差

真空压力能将微小气泡能100%去除,不存在气泡爆破导致不良现象



高品质



仓储面积

高产量生产时,长时间静置要占用大面积货架摆放空间

短时间内完成消泡无需考虑占地空间问题



节能



消泡环境

室内无隔离状态下静置,油墨气味比较浓

可将气泡在箱内直接隔离抽到排风口排到废弃处理区域内,
     减少人体对油墨气味接触



环保

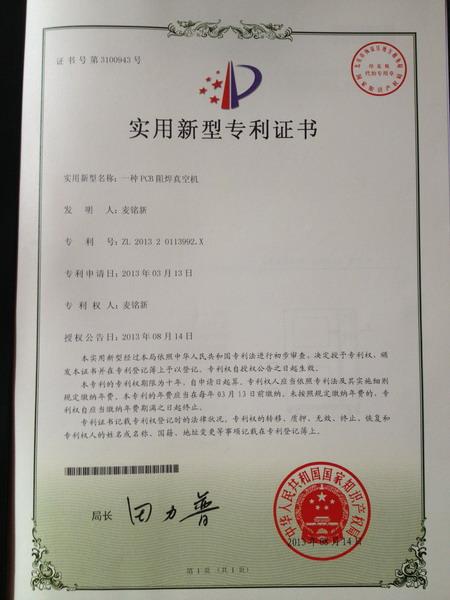

专利号:201320113992.X

背景技术:

    目前,公知的厚铜PCB板阻焊印制流程中,静置工艺的时间长达120分钟以上后,方可进行预热烘烤,否则无法完成阻焊脱泡,生产周期长,占用面积大,仓储工具多。PCB中用到的阻焊层油墨,属于聚氨酯一类。对人体的危害不是很明显,但是常期从事可能会造成一些健康隐患;油墨所挥发的刺激气味,可能会对鼻子和味蕾造成一些影响。

发明目的及效果:

为了克服背景技术中存在的缺陷,为解决厚铜PCB板阻焊层快速消泡问题,本发明提供一台PCB阻焊真空机,该设备不仅能在3~10分钟时间快速解决厚铜PCB板阻焊层消泡处理,而且还能提高厚铜PCB板阻焊层在基板表面的粘合度,更好的降低产品的不良率,起到高品质、高效生产的作用。箱体内进行,避免了阻焊油墨对人体的危害。从而起到高效、节能、环保效果

基本参数:

1.工作尺寸:L600mm *W750mm* H650mm-2箱独控(含托盘尺寸)

   外形尺寸:L1150mm *W1400mm* H1950mm

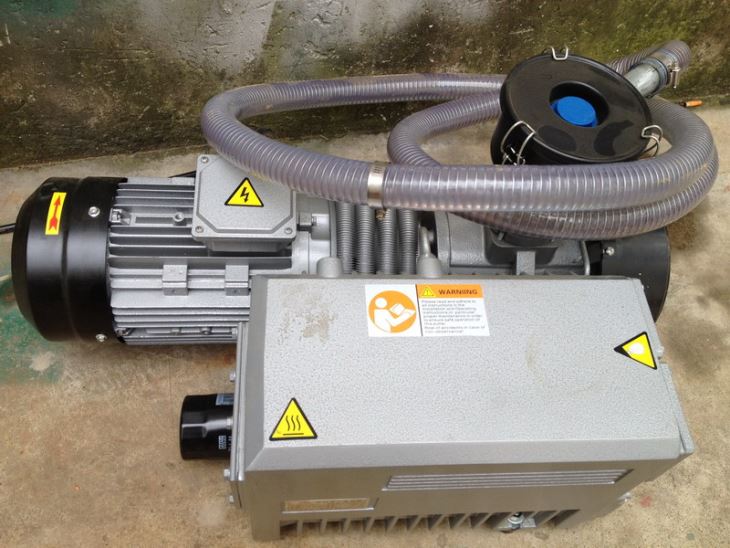

2.真 空 度:-0.98Mpa(机械表压-0.1 Mpa)

3.功    率:3KW

4.电    源:380V三相五线制

5.气    压:0.4~0.6Mpa
